Ambilight: Kodi + Arduino + WS8212B

noob_at_pc

So, nach 2 Wochen schwitzen, fluchen und ordentlich Lötdämpfe ... funktioniert es!

Hardware

Arduino Uno (nano geht auch)
WS8212b LED Strip [Anzeige] - 60 LEDs / Meter
5V 100W Netzteil
Kodi Client (egal ob Windows HTPC oder Linuxaufbau, Android glaube geht aber nich

Software

boblight
kodi boblight addon
Adafruit NeoPixel Library für Arduino
Arduino Sketch (muss angepasst werden)
Boblight Config Tool(s)
Editor!

Vorgehen:

LED Strip an den Fernseher kleben nach Bedarf, es ist völlig egal wie viele es sind. Ich habe z.B. unten 55, oben 50, rechts & links jeweils 28 LEDs also summa summarum 161.

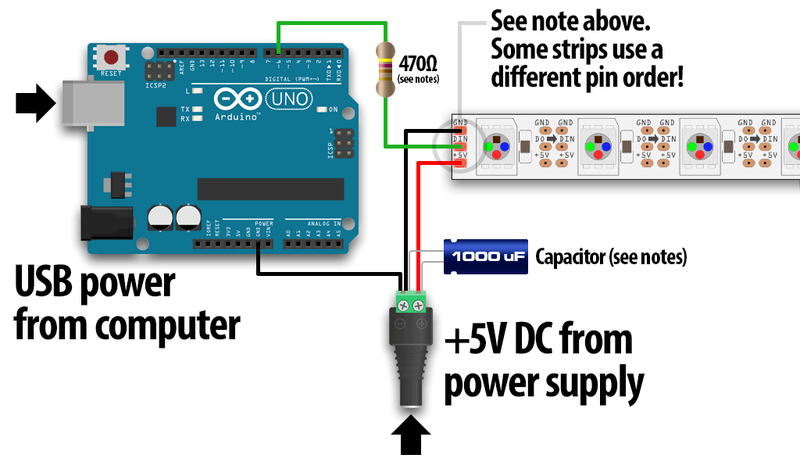

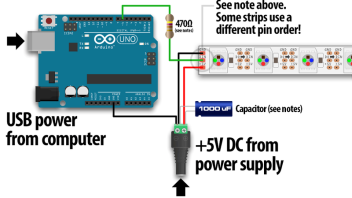

Verkabelung!
Arduino programmieren - schwierigier Part! Hier ist in Kombination mit dem Boblight Config Tool eine genaue Programmierung notwendig, sonst gehts einfach nicht.
boblight.conf erstellen mit dem Tool - ich musste hierbei den prefix nochmal anpassen, sowie die LEDs rechts und links nachstellen. Warum auch immer kommt das Programm nur auf 159 LEDs statt 161. Dementsprechend muss man aber in der config die Channels erhöhen! sonst gibt es wieder eine Fehlermeldung.
Starten und freuen

Sämtliche Softwarekomponenten die ich benötgit habe, habe ich mal in einer .zip zusammen gesammelt.

Vorläufige Videos - die Nymphensittiche einfach ignorieren ...

Externer Inhalt youtu.be

Inhalte von externen Seiten werden ohne Ihre Zustimmung nicht automatisch geladen und angezeigt.

Externer Inhalt youtu.be

Inhalte von externen Seiten werden ohne Ihre Zustimmung nicht automatisch geladen und angezeigt.

Fotos / Video kommen noch jetzt kommt Formel1 erstmal mit toller Beleuchtung

killercorny

Etwas Bildmaterial wäre nicht schlecht. "Schade", dass sowas nur für Kodi funktioniert, aber dann sicher gut.
Bei 161 LEDs würde auch ein 50W Netzteil reichen. 161 * 0,06 A= 9,66 A -> * 5V = 48,3W

SkyBird1980

Zitat von killercorny

ei 161 LEDs würde auch ein 50W Netzteil reichen. 161 * 0,06 A= 9,66 A -> * 5V = 48,3W

Ein Netzteil bei über 90% Leistung betreiben? Naja 60 W sollten es schon sein.

killercorny

Die 48,3 W werden ja nur gezogen wenn wirklich alle LEDs in voller Stärke weiß leuchten. Wie oft hat man bei TV-Bildern diesen Fall? Und dauerhaft sicherlich eh nicht. Es wird ja bei solchen Sachen sowieso empfohlen (mindestens) einen Kondensator mit 1 mF zu verbauen um Schwankungen auszugleichen.

darkside40

Nice.
Hättest du in meinen Blog geschaut hätte es keine zwei Wochen gedauert

noob_at_pc

vorläufige Videos beigefügt!

Zitat von darkside40

Nice.
Hättest du in meinen Blog geschaut hätte es keine zwei Wochen gedauert

Hab ich, aber aus irgendeinem Grund wollte ich unbedingt die WS8212b LEDs. An Videos arbeite ich heute Abend nochmal, kommt mit der HandyCam halt nicht mal halb so gut rüber wie es in echt ist.

Und ja das NT ist überdimensioniert, wusste aber auch noch nicht wie viele LEDs ich dran bekomme und zum basteln ist das genau richtig. Aktuell ist auch noch alles recht "offen" aufgebaut. Werde jetzt mit'm 3D Drucker erstmal ein Gehäuse bauen und die Verkabelung am Arduino gscheit verlöten. Dann kommt auch ein richtiges 5V LED Netzteil rann + Schaltung, damit man per Fernbedienung das Ambiligt ab- und Anschalten kann.

noob_at_pc

Grüße
also nach dem es jetzt 5 Monate im Einsatz ist muss ich sagen: Nie wieder ohne! Wenn es mal nicht funzt fragt sogar mein Frauchen, das ich das bitte richten soll. Irgendwie ist selbst Fernsehen ohne nicht mehr das gleiche

Mein einziges Problem ist immer noch der Arduino; der erst dann sauber funktioniert, wenn ich die Config frisch aufspiele / das Ding frisch Programmiere. Nach dem Neustart vom Windows ist alles wieder futsch

don

Seltsam. Schon einen anderen probiert? Oder einen mit mehr Platz und Wumms? WemosD1 oder etwas anderes aus der EPS Familie.
Ich habe hin und wieder ein paar Arduinos die sich selbst resetten. Aber auch da geht nichts verloren.

gb'

Ich nutze zwar schon seit 1 Jahr Ambilight mit Hyperion NG auf Ubuntu 14.04 und auf Lubuntu 18.04.2 mit zwei Arduino nano je apa102 und ws Strips, aber das der Arduino sich schon mal aufgehangen hätte, wäre mir auch neu.
Da würde ich auch empfehlen ihn mal zu tauschen.
Einzigste was mir dazu einfällt, das vielleicht ein weiteres ftdi Device im System hängt und daher es zu Konflikten kommt.

Gruß

gb'

Sorry übersehen, hier geht's um den UNO, dann fällt der Punkt mit der Vermutung ftdi glaub ich weg glaube der hat noch keinen.

Momo90

@noob_at_pc: sag mal, hast du tatsächlich die ino und conf aus dem Anhang deines ersten posts genommen? Weil in der ino und der conf die prefixes unterschiedlich sind

antaril

SOllte das auch mit meiner s905x Box und coreelec gehen? Oder macht der Kernel da immer noch nicht mit?

Momo90

Der kernel spinnt meinen infos zur folge nur mit hyperion. Boblight sollte gehen. Ist aber Ressourcenlastiger

antaril

Zitat von Momo90

Der kernel spinnt meinen infos zur folge nur mit hyperion. Boblight sollte gehen. Ist aber Ressourcenlastiger

Wow das wäre ja cool! Reicht das um Netflix zu sehen? Oder ist das dann am ende?

noob_at_pc

Huch, so viel Rückmeldung

Thema S905 - glaube ich nicht ... zumindest das was ich gefunden habe ist nur für Windows

Zum Thema Arduino - glaube nicht das er defekt ist, es ist eher ein Programmierungsfehler / Windows Fehler. Ich kann den Arduino Stromlos schalten, komplett anklemmen und wieder anschließen und alles funktioniert - vorausgesetzt das Windows wird nicht herunter gefahren. Ruhezustand ist ok, aber nicht Neustarten / Herunterfahren.

antaril

Also scheinbar gehts auch für Linux mit der selben conf.
Das hier habe ich gefunden:
https://sites.google.com/site/wikikraut…rdware/boblight

http://raspberry-at-home.com/configuring-boblight-on-openelec/

boblight und boblighthd habe ich schon installiert.

die config kommt dann später unter userdata/addon_data/service.multimedia.boblighthd/

antaril

sind die leds anders als die von darkside? Macht das einen Unterschied?

Momo90

Zitat von antaril

die leds

Welche?

Zitat von antaril

Macht das einen Unterschied?

Ja

Zitat von noob_at_pc

Thema S905 - glaube ich nicht ... zumindest das was ich gefunden habe ist nur für Windows

Boblight geht auch auf einer s905x box. Man braucht aber den richtigen daemon. Mit der exe aus deinem Anhang gehts auf einer s905x Box natürlich nicht.
zum anhalten hier ein gutes tut, mit dem ich es seinerzeit gemacht habe (von dem stammt auch die ino von noob_at_pc)

https://www.tweaking4all.com/home-theatre/x…-ws2811-ws2812/

antaril

Zitat von Momo90

https://www.tweaking4all.com/home-theatre/x…-ws2811-ws2812/

Danke für den Link, den habe ich auch gefunden

Habe die beiden boblight addons schon installiert Warte noch auf die LEDs und den Arduino, dann gehts los Meine Frau hat schon wieder angst

antaril

Hab jetzt alles da, arduino uno ist auch schon programmiert... aber meine s905x Box erkennt den Arduino glaube ich gar nicht!
Wenn ich "cat /proc/tty/drivers" eingebe, habe ich immer die selben Geräte, egal ob angesteckt oder nicht
