Waveshare 8.8 inch Display - Volumio 2.917 - Peppymeter

Das schaut mal genial aus, danke dafür Setzt also Volumino ein nicht LMS?
Das Breite hat doch etwas, jedes normale Radio hat ja auch einer ein sehr breites "Display", Darunter jetzt noch 3-4 Schalter / Taster ....

Kannst du noch einen Link zu dem Display zufügen?

Liegt das nur“so rum“? , oder am Raspi montiert?

https://www.waveshare.com/8.8inch-side-monitor.htm

link beim Hersteller Die haben schon geile sachen

Hallo Zusammen,

mit Volumio und Peppymeter kann man schon lustige Sachen machen, hier mal mein Player Aktuell fange ich an meine Vers. 2 mit einem 11.9" Display in einem 440x300 Gehäuse zu bauen. Die Gehäuse von Audiocreativ sind sehr gut, leider dauert die Lieferung relativ lange. Schneller geht`s bei Audiophonics. Die haben auch sonst noch allerhand nützliches Zeug um ein solches Gerät zu bauen. Für die nötigen Fräsarbeiten solltet ihr euch mal die Fa. Schaeffer AG ansehen. Mit dem Frontplattendesigner kann man Front- und Rückplatten entwerfen und diese gleich aus der App bestellen, ggfs. mit eigenem Material (aus den Gehäuse Bausätzen).

Hier noch ein Blick ins Innere.

jetzt häng ich schon sabbernd vorm Bildschirm
Und warum zeigt ihr das jetzt erst? was haste da denn genau verbaut?

Hier mal eine Teileliste:

Gehäuse S-Front von Audiocreativ

Stromversorgung
WITTKOWARE Ringkerntransformator, 100VA, 230V zu 12V, 8,33A, 97x40mm
AUDIOPHONICS PSU S4-HP Linear Power supply Module DC Micrel29752 (Netzteil)
AUDIOPHONICS PI-SPC REG Power Management
Drucktaster Klingeltaster LED-Taster Einbau 19mm Edelstahl V2A (Amazon)

DAC
AUDIOPHONICS DAC I-Sabre ES9038Q2M

Display
Whaveshare 7.9inch Capacitive Touch Screen LCD, 400×1280, HDMI

Software
Volumio + Peppymeter Plugin

Bisher habe ich für die Besorgung der Teile, ne Menge Spaß und Frust beim Zusammenbau und er Software ca. 3 Monate für das Projekt aufgebracht.

Die Front werde ich zusammen mit dem Display verkaufen sobald Vers. 2 fertig ist, hoffe so in 3 Wochen.

PS.: Das Powermanagement Modul erlaubt ein sicheres Rauf und Runterfahren, geht aber auch ohne.

Ist ein Rasbi 4 mit 2GB. Für Volumio gibt`s ein passendes Plugin, wird nur geladen und aktiviert. Das ganze läuft aber nur mit dem Powermanagement Modul von Audiophonics. Bei Bedarf kann ich morgen mal ein paar Links zu passsenden Teilen posten. Bin für heute raus.

Mal eine Frage vorab, was soll gebaut werden? Ein Stand-Alone Gerät mit audiophilem Anspruch an den Klang oder steht die Optik an erster Stelle, also original Raspi Netzteil, einfacher DAC etc.

@Joersch

Treibst du dich auch bei diesen schönen Lösungen herum?

http://www.hifi-forum.de/index.php?acti…81&thread=11963

Jo, die haben mich angefixt. Hier findest du einige wirklich schöne Geräte. Wenn's um die Software geht bist du hier gut aufgehoben:

Anleitung für DUMMIES: Audiophiler Raspberry Selbstbau Low Budget Musikplayer/-streamer

Für Volumio mit Peppymeter ganz klar hier:

Project with PeppyMeter Screensaver Plugin

leider ist das Plugin noch nicht ganz aktuell.

Ja, aktuell die 3.324. Mit der 3.378 hatte ich Probleme mit Aussetzern bei DSD (könnte an der Größe des eingestellten Cach liegen) und dem Audiophonics Plugin wegen des Powermanagements. Da werde ich gleich mal rumspielen.

Danke @lightboy
Das Update kannte ich auch noch nicht.
Sehr schick - muss ich unbedingt umsetzen für meinen Joggler und das Display in der Werkstatt.

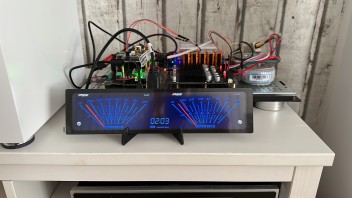

Hab gestern den Versuchsaufbau meines V2 fertig gestellt. Hoffe die frontplatte kommt Ende nächster Woche, dann kann ich endgültig verkabeln. Anstelle des Audiophonics ES9038 kommt eventuell noch der Ian Canada Dual Mono ES9038 zum Einsatz.

Verbaut habe ich bisher:
Ringkerntrafo 1 x 12V für das Audiophonics Netzteil mit Powermanagement-Modul (für des Raspi und die StationPi),
Ringkerntrafo 2 x 6V für das Ian Canada LinearPi Duo Netzteil (Für FifoPi und den DAC),
StaionPi Pro als Basis für den Aufbau,
Fifo Q7 Reclocker,
Audiophonics ES9038 DAC,
Waveshare 11,9" Display,
Kleinkram bis der Arzt kommt.

Sobald der Transformer gelötet ist kommt der Audiophonics weg und der IAN Canada Dual Mono DAC mit ESS Controller zum Einsatz wenn ich das Power Management Modul (ist aktuell an den DAC angeschlossen) über einen Dual GPIO Header direkt an dem Raspi zum laufen bringe da ich sonst keinen Zugriff auf den Gpio habe.
