Beiträge von Mario_Lang

Zitat von don

Ziemlich cool. Auf jeden Fall etwas, was ich noch nie gemacht habe oder auch nur an die Möglichkeit gedacht habe.

Ja, war auch mein erstes Mal 😄

Der Programmer kann auch BIOS Chip, RAM und was weiß ich noch alles bearbeiten

ps: das war die Einleitung --> Afug-Info.de - Amateurfunk und mehr...

So, nun zum Eprom clonen:

Da sich leider keiner mehr gemeldet hat (bin da etwas ungeduldig), hab ich mich selber kurz damit beschäftigt. Und zwar kürzer als man denken möchte.

Hardware besorgt --> APKLVSR Universal USB Programmierer,T48 Mini Pro Programmierer mit 10 Adaptern,SOP8 zu DIP8,für SPI/Nor/NAND Flash/EMMC/IC Tester eprom Programmer mit ICSP Port: Amazon.de: Computer & Zubehör [Anzeige]

Software besorgt --> download software or data sheet about TL866 and ET7190

Software und Treiber installieren, Programmierer mittels USB anschliessen, Eprom drauf klemmen, auslesen, leeren Eprom drauf klemmen und brennen.

Eprom im Gerät testen, läuft!

Dauer ca. 2min, alles Großteils intuitiv und selbst erklärend.

Wer Eprom-Klone braucht, her damit ....

Zitat von te36

dokument uebersetzen wollte er mir gar nicht machen. bei text copy und paste geht das recht gut. Ich wette das da limitierungen eingebaut sind, weil uebersetzung inklusive guter formattierung usw auch gu verkauft werden kann. Da gibt's dann sicher kommerzielle Varianten.

Das nicht, lt. KI fehlen einfach die Schnittstellen zum veröffentlichen wie email, Cloudspeicher, etc.

Hab vor kurzem probiert eine sehr technische Betriebsanleitung vom chatgpt übersetzen zu lassen. Inkl. Tabellen und Bilder.

Anfangs sollte ich ein fertiges PDF innerhalb ein paar Stunden bekommen. Dann wurden ein paar Tage daraus und am Ende musste ich den übersetzten Text selber in ein Word-Dokument packen und die Bilder screenshoten und einfügen.

Darum sehe ich eine KI auch nur als Werkzeug und Helfer

Wenn's interessiert, kann ich die Unterhaltung mal posten

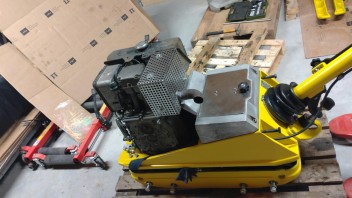

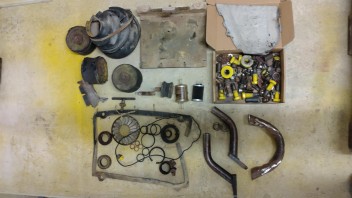

mechanisches zu reparieren fällt mir sehr leicht, egal ob Motor, Getriebe, Bagger, Auto undwasweisichnochalles ...

elektronisch muss ich mich immer damit beschäftigen reinlesen ...

meistens ist es aber nur ein 50-cent Bauteil (Kondi, Diode, blabla..) was kaputt ist. Und das meiste läuft auch wieder (Fernseher, Kaffeemaschiene, Fahrrad-Akku, Kühlschrank.....)

Zitat von te36

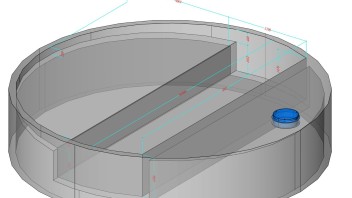

Die Monetization des" Dorfbades im alten Atomsilo" (TM *) schreitet voran. (verkauft sich besser als "Guellegrube").

Jetzt verstehe ich auch warum Salzwasserrdesinfektion, das macht durstiger

Spass beiseite: klasse Aktion!

ne ne, ich werde nur einen (den kleinen) behalten. Wird in der Poolbar aufgestellt

So, ich bringe hier mal etwas Licht ins Dunkle

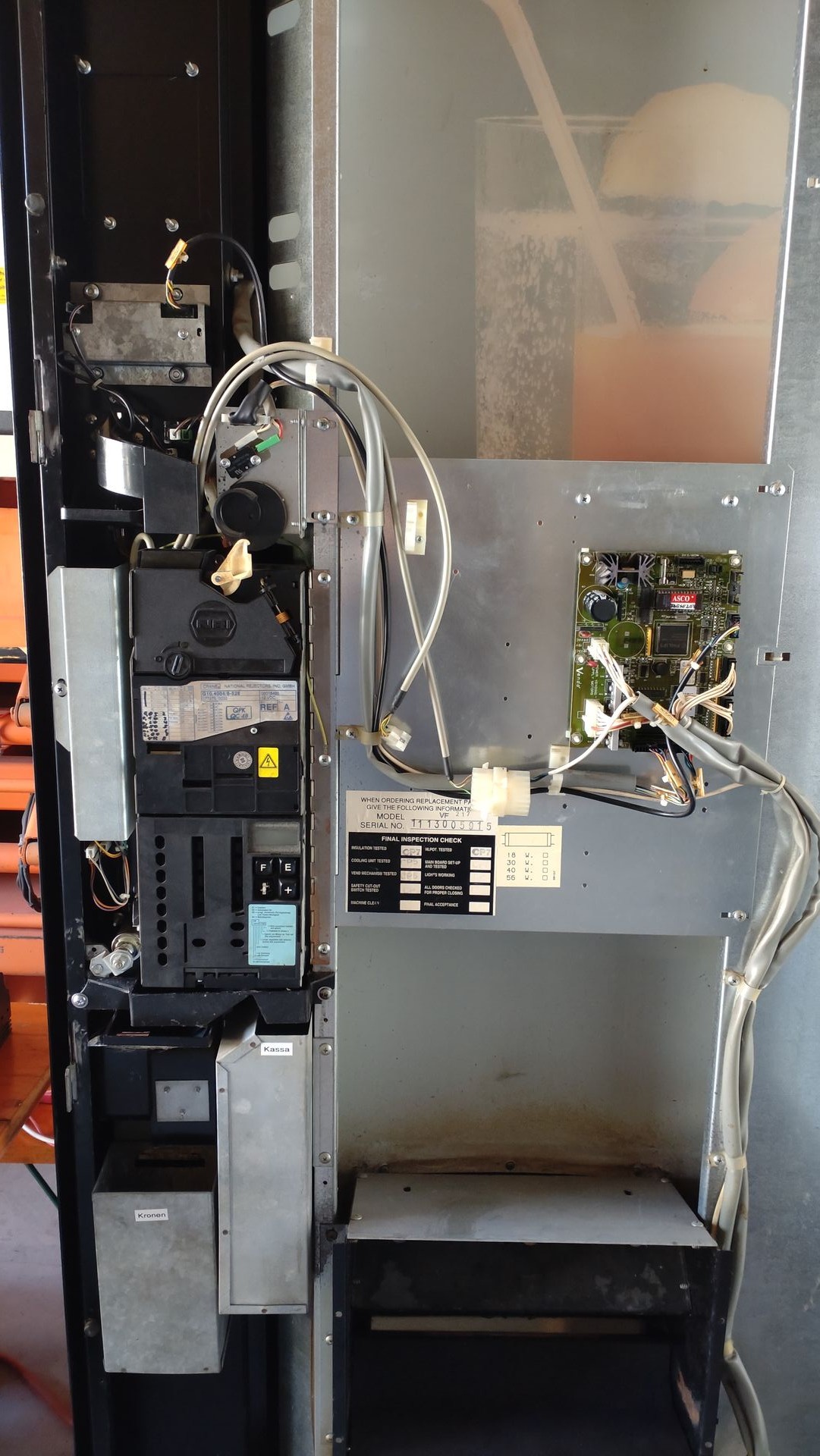

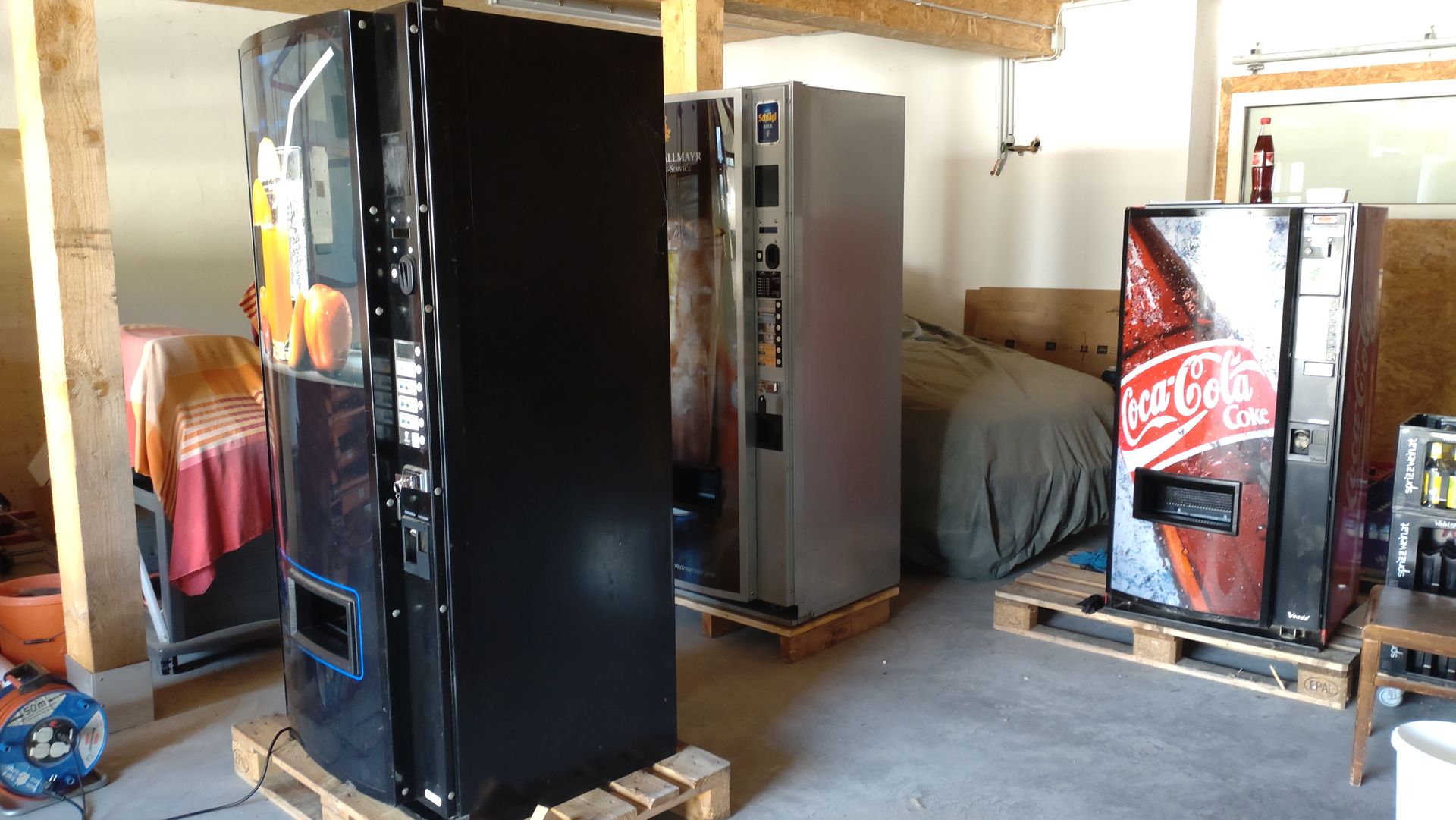

Wie auf ein paar Bilder ersichtlich hab ich mir ein paar Getränkeautomaten zugelegt.

Warum? Weil sie teils defekt waren und diese Dinger meist nicht viel haben. Und sie waren in der näheren Umgebung und günstig. UND ... ich steh einfach auf solche "Sachen" zu reparieren.

Warum Eprom clonen und exotische Stecker?

Es gibt 3 Varianten wie die Steuerung mit dem Münzwechsler kommuniziert (Executive, MDB und BDV). Die gängigsten sind die Executive (wenig und meist komplizierte Einstellmöglichkeiten) und MDB (das modernere einfachere System).

Einer der Automaten hat eine sehr aktuelle MDB Version (Eprom) welche ich auf den zweiten (Executive) übertragen will. Es ist aber nicht nur der Eprom sondern auch ein Verbindungskabel mit gesuchtem Stecker zu tauschen. Das Kabel kann man leicht nachbauen und das Eprom clonen werde ich jetzt selber machen. Equipment dazu liegt schon da ... ich werde berichten

natürlich will der eine Anbieter der die 7 polige Variante auf Lager hat, das ich ihm 1500 Stk. abnehme

Mit Kronen sind die kronenkorken (deckel) gemeind 😁 Sammelbehälter unter dem Öffner.

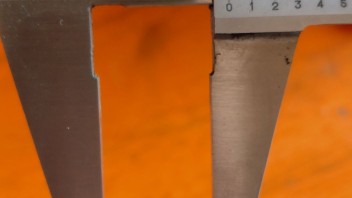

Rastermaß ist in dem Fall dann doch 2,5mm

Falls crimpen nicht funktioniert, wird gelötet

Zitat von te36

Nice! und wie gefunden ?

Hab auf einem anderen Stecker die Marke gefunden.

Geht im Übrigen um sowas

Steckertyp gefunden: Stocko MKH 5130

Zitat von Mario_Lang

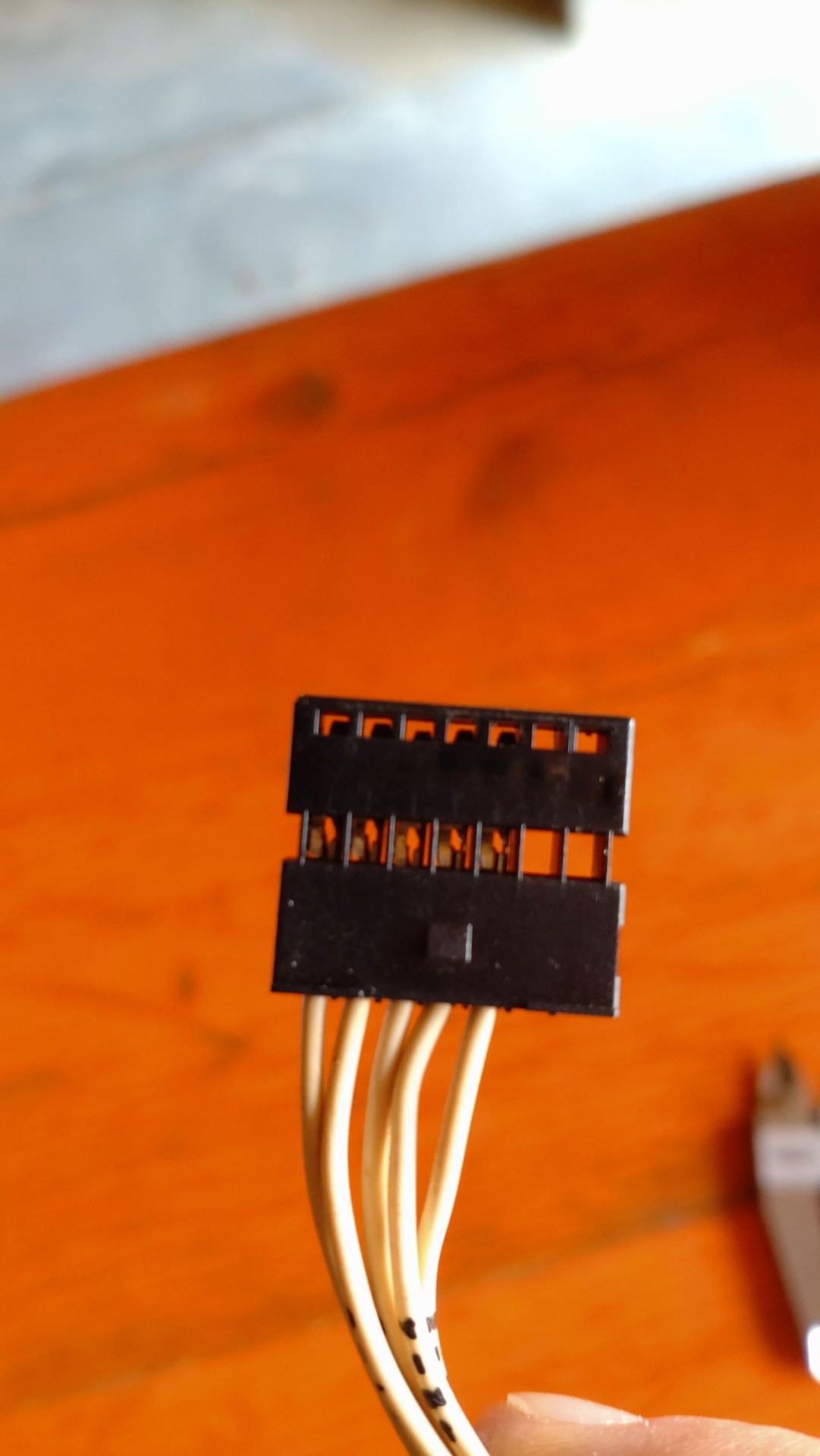

die DuPont-teile passen schon, hab ich probiert. Aber wie du richtig erkannt hast nicht verdreh-sicher. Leider habe ich das Teil nicht immer unter meiner Fuchtel, da kann zukünftig jemand anders dran schrauben.

Zitat von te36

Ist da auf der Unterseite des Originalsteckers, die Du nicht gezeigt hast im Photo eigentlich eine Nase die dann in die Lasche der Buchse passt ? Also die zwei kleinen Nubbel sind nicht das was einrastet ?

ja, kleine Nase ist vorhanden und die beiden "Nubbel" sind die Verdrehsicherung

wobei die Nase nicht so wichtig ist. Der Stecker hält auch so sehr gut und an einer Platine ist die Lasche eh abgebrochen.

Zitat von te36

Also mit den Knubbeln dran wird es wohl schwierig, aber die brauchst Du ja bloss damit Du es nicht falschrum reinstecken kannst. Also einfachen 2.54 Stecker nehmen IMHO und passend markieren, daman man weiss wie-rum er gesteckt gehoert.

https://www.ebay.de/itm/402732075669

Und dann mal ein 1x7p pigtail bestellen.

Kann immer noch sein, das die Stifte auf dem Stecker auf der Platine extra dick sind und evtl. nich passen, das ist aus Deinem Photo nicht gut zu erkennen.

die DuPont-teile passen schon, hab ich probiert. Aber wie du richtig erkannt hast nicht verdreh-sicher. Leider habe ich das Teil nicht immer unter meiner Fuchtel, da kann zukünftig jemand anders dran schrauben.

Kann auch mit Kabel dran sein

weil es direkt mit diesem Thema zu tun hat, eröffne ich keinen neuen Thread. Wird später aufgeklärt was es damit auf sich hat.

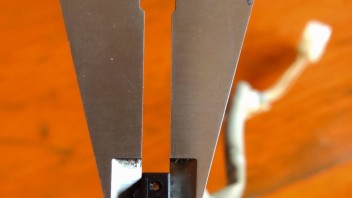

Ich brauche für dieses Projekt noch einen 7 poligen Stecker, Rastermaß 2,54mm.

Ich such mir schon einen Wolf mit Bildersuche und KI, ohne Erfolg bis jetzt. Eventuell erkennt ihn ja ein Nerd.

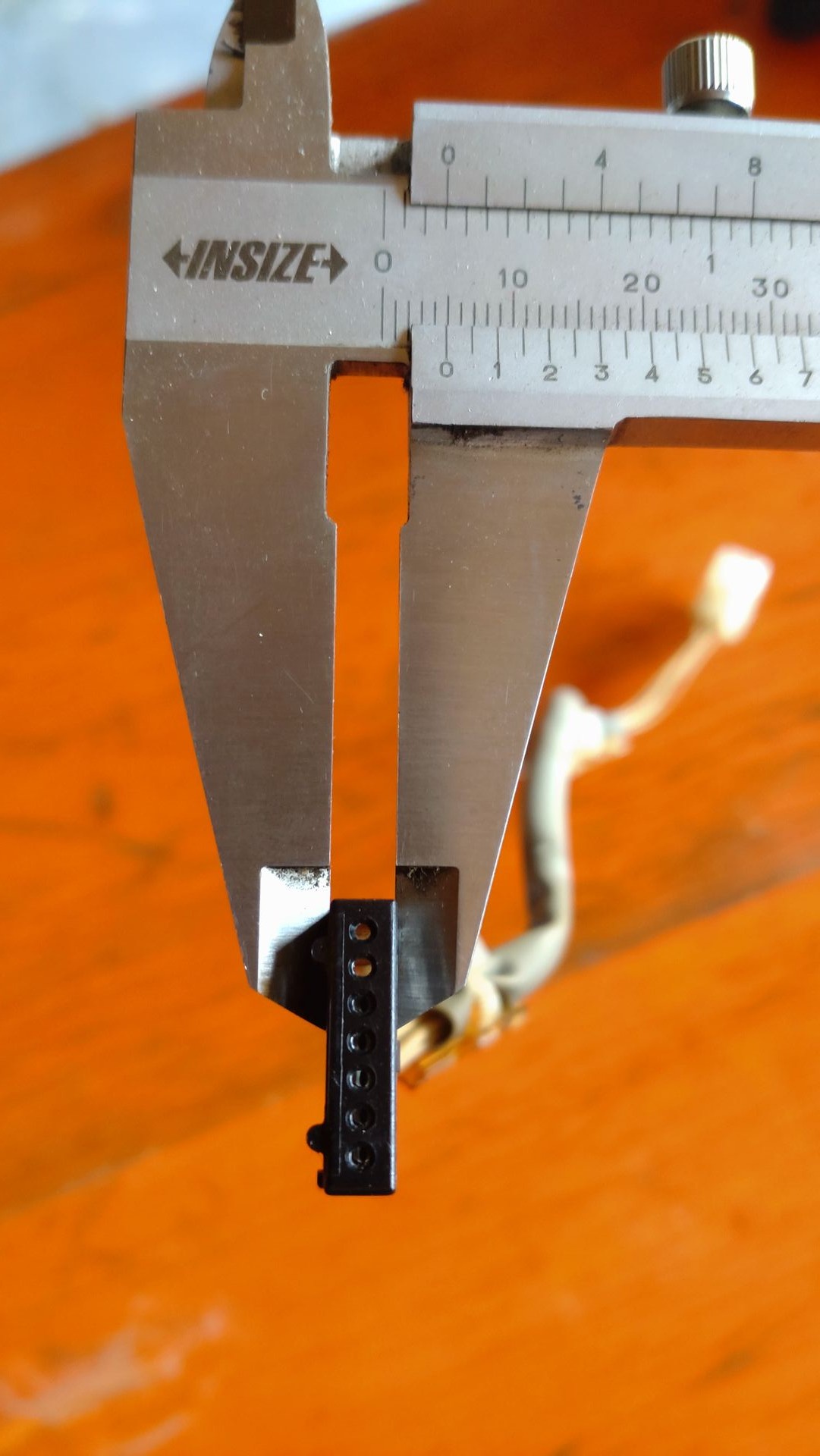

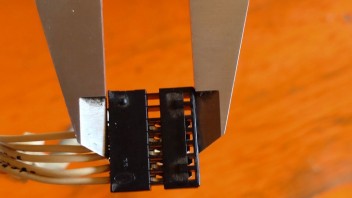

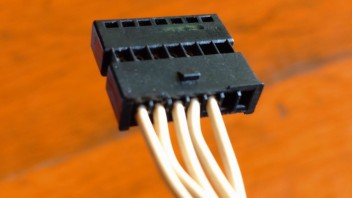

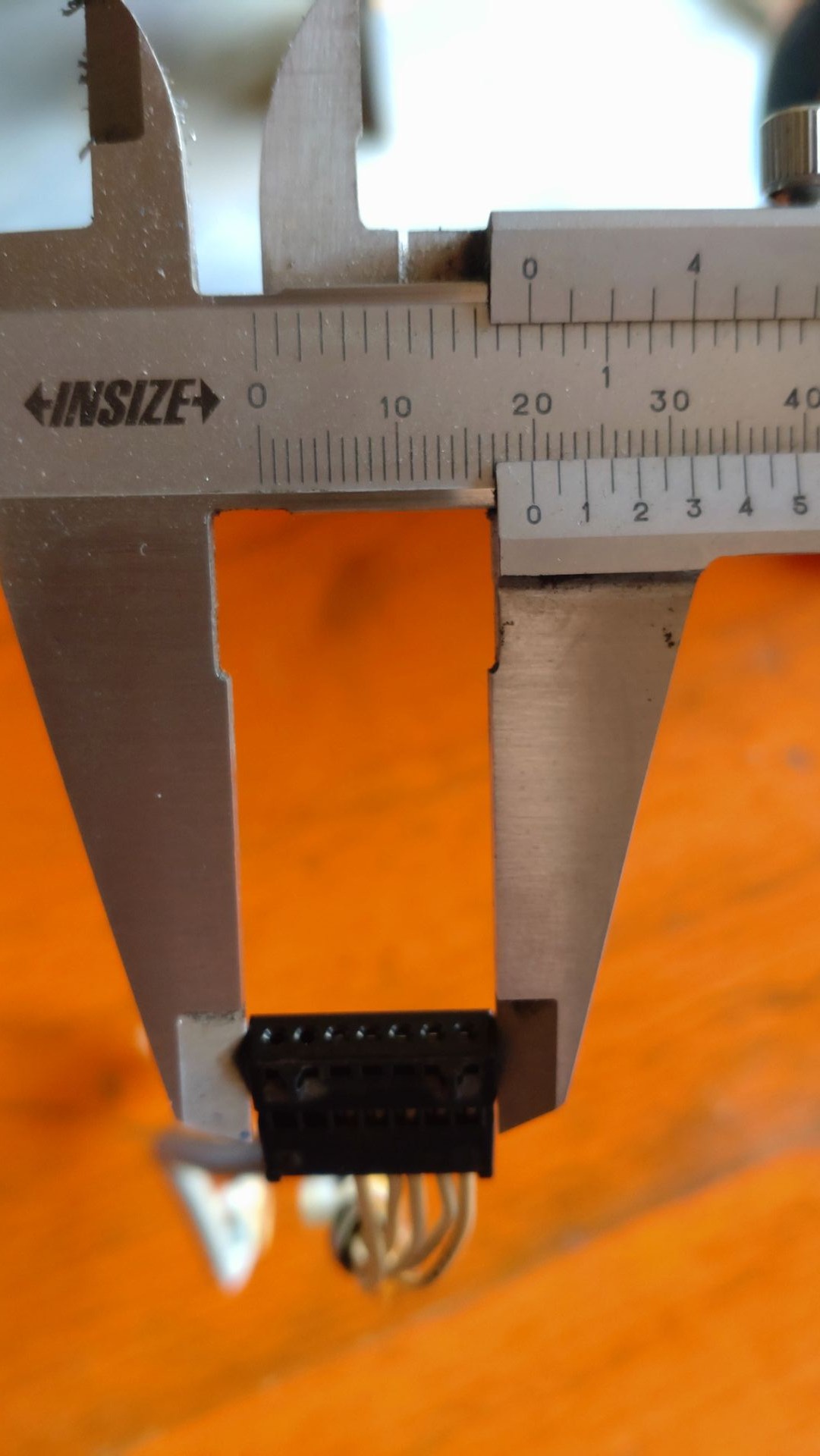

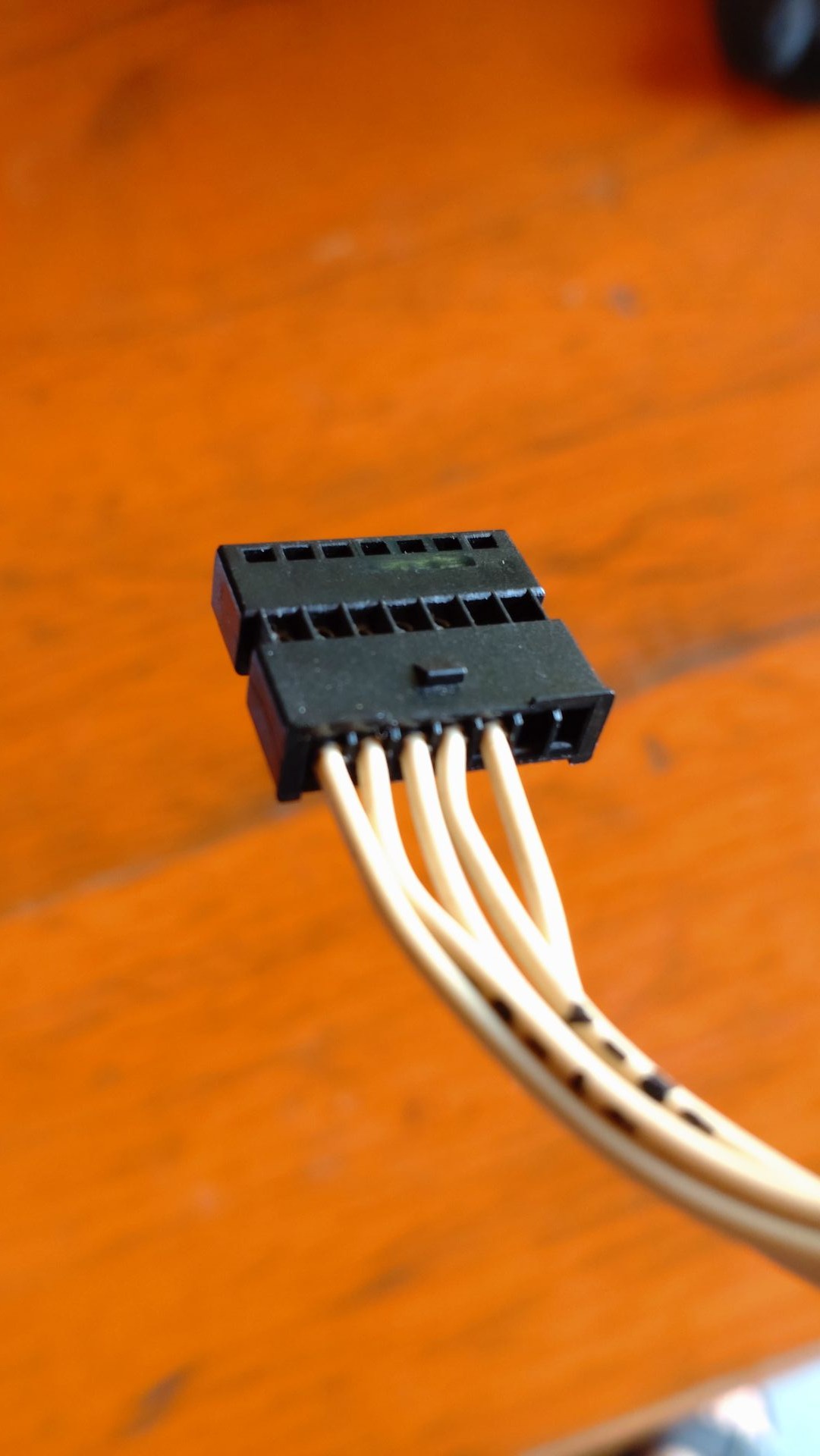

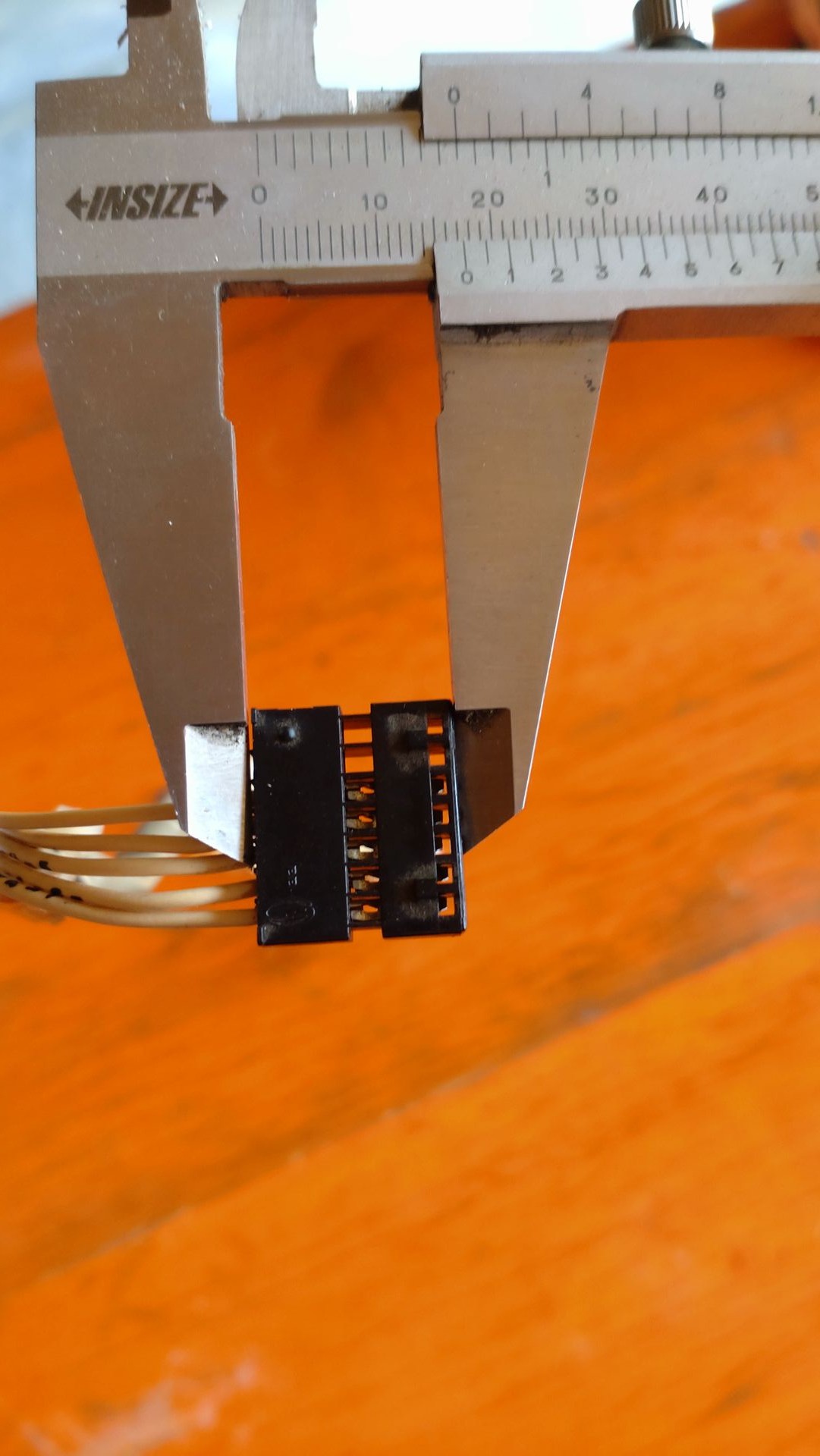

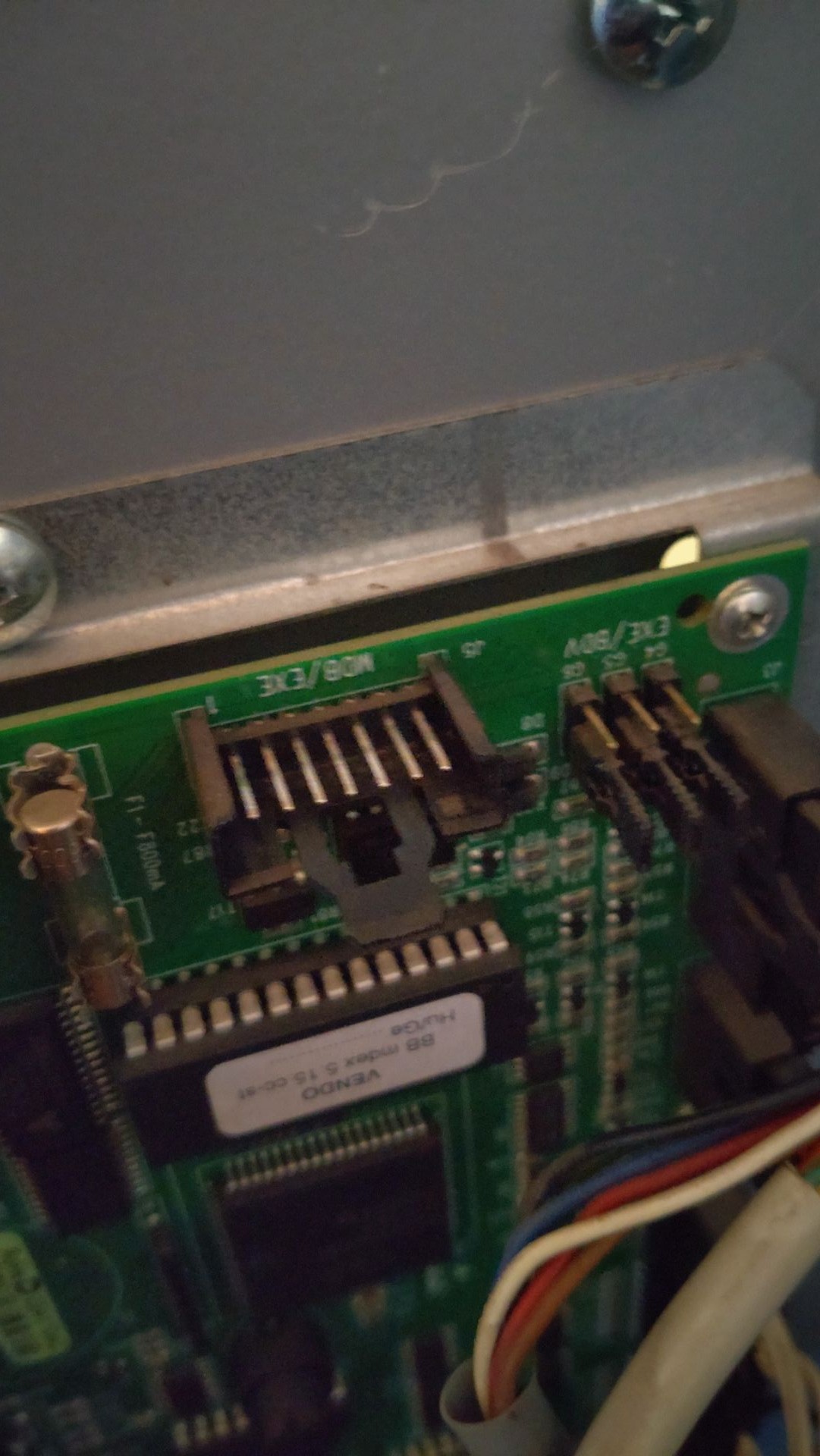

Der gesuchte Stecker:

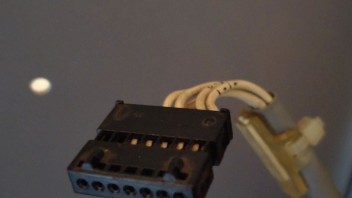

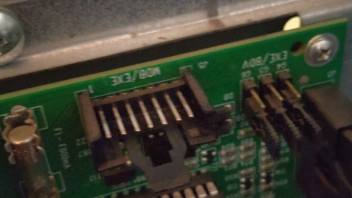

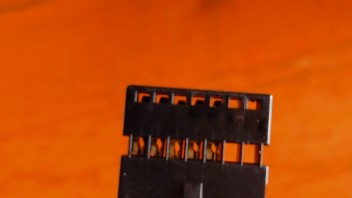

Gegenstück wird nicht benötigt, aber als Suchhilfe:

Schade

vielleicht findet sich noch wer? ist ja noch nicht dringend
