Futaba (mdm166a) VFD Display mit LCDd/lcdproc 0.5.5 im xbmc mit Icon Anzeige.

freaksworth

Hallo zusammen,
dies soll als kurze Anleitung zur Inbetriebnahme des Futaba (mdm166a) Displays mit Ubuntu 12.04, lcdproc 0.5.5 und dem xbmc dienen.

0. Vorbereitung

Code

$ sudo apt-get update
$ sudo apt-get install git-core build-essential lcdproc

1. libhid. Der Treiber für das Display basiert auf libhid, daher muss diese zuerst installiert werden, ist aber nicht (mehr) in Ubuntu enthalten. Deshalb bauen wir sie selbst:

Code

$ wget http://alioth.debian.org/frs/download.php/1958/libhid-0.2.16.tar.gz
$ tar xzvf libhid-0.2.16.tar.gz
$ cd libhid-0.2.16
$ ./configure --disable-werror
$ make
$ sudo make install

2. LCDd. Nun können wir den Treiber für LCDd/lcdproc bauen:

Code

$ wget http://sourceforge.net/projects/lcdproc/files/latest/download
$ tar xzvf lcdproc-0.5.5.tar.gz
$ cd lcdproc-0.5.5
$ ./configure --enable-drivers=all
$ cd server/drivers
$ make
$ sudo cp mdm166a.so /usr/lib/lcdproc/.

Nun muss in der Datei /etc/LCDd.conf noch folgende Zeile geändert werden:

Code

Driver=ncurses

Code

Driver=mdm166a

Testen:

Code

$ sudo /etc/init.d/LCDd restart
$ sudo lcdproc

Wenn's nicht funktioniert:

Code

$ tail /var/[definition='1','0']log[/definition]/syslog

Wenn der Treiber richtig geladen ist, erscheint auf dem Display die Anzeige wie auf Bild1, nach dem starten von lcdproc wie auf Bild2.

Externer Inhalt www.xbmcnerds.com

Inhalte von externen Seiten werden ohne Ihre Zustimmung nicht automatisch geladen und angezeigt.

Externer Inhalt www.xbmcnerds.com

Inhalte von externen Seiten werden ohne Ihre Zustimmung nicht automatisch geladen und angezeigt.

3. XBMC. Nun brauchen wir noch ein XBMC, das die Icons unterstützt. Das nehmen wir aus dem Repo von Daniel Scheller, ein fork des odenkamp repos. (also mit pvr)

Code

$ sudo apt-get install make g++ gcc gawk pmount libtool nasm yasm automake cmake gperf zip unzip bison libsdl-dev libsdl-image1.2-dev libsdl-gfx1.2-dev libsdl-mixer1.2-dev libfribidi-dev liblzo2-dev libfreetype6-dev libsqlite3-dev libogg-dev libasound2-dev python-sqlite libglew-dev libcurl3 libcurl4-gnutls-dev libxrandr-dev libxrender-dev libmad0-dev libogg-dev libvorbisenc2 libsmbclient-dev libmysqlclient-dev libpcre3-dev libdbus-1-dev libhal-dev libhal-storage-dev libjasper-dev libfontconfig-dev libbz2-dev libboost-dev libenca-dev libxt-dev libxmu-dev libpng-dev libjpeg-dev libpulse-dev mesa-utils libcdio-dev libsamplerate-dev libmpeg3-dev libflac-dev libiso9660-dev libass-dev libssl-dev fp-compiler gdc libmpeg2-4-dev libmicrohttpd-dev libmodplug-dev libssh-dev gettext cvs python-dev libyajl-dev libboost-thread-dev libplist-dev libusb-dev libudev-dev autopoint libltdl-dev
$ git-clone https://github.com/herrnst/xbmc/
$ cd xbmc
$ git checkout imonlcd-Eden
$ ./bootstrap
$ ./configure
$ make
$ sudo make install

Funktioniert allles richtig, sieht es nach dem starten aus wie auf dem Bild (links icons, Text, rechts Volume):

Externer Inhalt www.xbmcnerds.com

Inhalte von externen Seiten werden ohne Ihre Zustimmung nicht automatisch geladen und angezeigt.

Weder in der [definition='2','1']advancedsettings[/definition].xml noch in der LCD.xml sind weitere Einträge zwingend nötig. Die LCD.xml kann natürlich frei definiert werden.

Links:
http://libhid.alioth.debian.org/
http://sourceforge.net/projects/lcdproc/
https://github.com/herrnst/xbmc/
http://www.vdr-portal.de/board18-vdr-ha…futaba-mdm166a/
http://www.vdr-portal.de/board60-linux/…C3%BCr-lcdproc/
http://projects.vdr-developer.org/projects/plg-targavfd/files

Gruß
f

PS: Feedback, Kritik, Anregungen wie immer erwünscht.

narf!

Hallo!
Bisher war ich bei den Lesern zu finden, aber nun kommt hiermit meiner erster Beitrag... Ich hab derzeit XBMC Frodo Beta2 (Ubuntu 12.10) im Einsatz und möchte das mdm166a in Betrieb nehmen. Hatte schon vorher ne Weile gegoogelt wie das laufen soll und nachdem das Teil angekommen ist, wollte ich sofort mit deiner Anleitung installieren. Leider hat die Installation nicht sauber geklappt...

Code

./configure --disable-werror

läuft noch ohne Probleme durch, doch dann:

Code

xbmc@ubuntu:~/libhid-0.2.16$ make
make  all-recursive
make[1]: Betrete Verzeichnis '/home/xbmc/libhid-0.2.16'
Making all in hidparser
make[2]: Betrete Verzeichnis '/home/xbmc/libhid-0.2.16/hidparser'
make[2]: Für das Ziel »all« ist nichts zu tun.
make[2]: Verlasse Verzeichnis '/home/xbmc/libhid-0.2.16/hidparser'
Making all in src
make[2]: Betrete Verzeichnis '/home/xbmc/libhid-0.2.16/src'
if /bin/bash ../libtool --tag=CC --mode=compile gcc -DHAVE_CONFIG_H -I. -I. -I..   -DNDEBUG -fPIC -I../include -I../hidparser  -O2 -Wall -W -MT linux.lo -MD -MP -MF ".deps/linux.Tpo" -c -o linux.lo linux.c; \
    	then mv -f ".deps/linux.Tpo" ".deps/linux.Plo"; else rm -f ".deps/linux.Tpo"; exit 1; fi
 gcc -DHAVE_CONFIG_H -I. -I. -I.. -DNDEBUG -fPIC -I../include -I../hidparser -O2 -Wall -W -MT linux.lo -MD -MP -MF .deps/linux.Tpo -c linux.c  -fPIC -DPIC -o .libs/linux.o
In file included from linux.c:6:0:
../include/hid.h:5:17: fatal error: usb.h: No such file or directory
compilation terminated.
make[2]: *** [linux.lo] Fehler 1
make[2]: Verlasse Verzeichnis '/home/xbmc/libhid-0.2.16/src'
make[1]: *** [all-recursive] Fehler 1
make[1]: Verlasse Verzeichnis '/home/xbmc/libhid-0.2.16'
make: *** [all] Fehler 2
xbmc@ubuntu:~/libhid-0.2.16$

Alles anzeigen

Leider bin ich alles andere als ein Ubuntu/Linux Crack, daher bin ich schonmal zufrieden, dass ich erkenne, dass hier ein Fehler vorliegt. Würde mich über jede Unterstützung freuen

mfg und schönen Abend!

freaksworth

Hier,
Dir fehlt libusb-dev.

Code

aptitude install libusb-dev

Möglicherweise musst Du die auch von Hand installieren, da war irgendwas....

f

narf!

Vielen Dank für die rasche Antwort!
Bin jetzt n gutes Stück weitergekommen, aber leider klappts immer noch nicht ganz
Beim Testen:

Code

xbmc@ubuntu:~/libhid-0.2.16/lcdproc-0.5.6/server/drivers$ sudo lcdproc
sock_connect: connect failed
Error connecting to LCD server localhost on port 13666.
Check to see that the server is running and operating normally.

Display zeigt nach wie vor nur "Power On" an.

EDIT: hab mal google bemüht und folgendes versucht:

Code

xbmc@ubuntu:/usr/sbin$ ./LCDd
Could not open driver module /usr/lib/lcdproc/mdm166a.so: libhid.so.0: cannot open shared object file: No such file or directory
Driver [mdm166a] binding failed
Could not load driver mdm166a
There is no output driver
Critical error while initializing, abort.

EDIT2: Freudiges EDIT!

nach

Code

sudo apt-get build-dep lcdproc

bin ich nun soweit, dass alles wie auf "Bild 2" vom HowTo aussieht. Morgen der Rest!

Nacht!

Grüße

herrnst

Hi,

als kleine Ergänzung zum Howto (thx freaksworth!):

Für User, die nach wie vor auf "Eden+PVR" setzen, findet sich der gepatchte Code jetzt in diesem Repo im Branch imonlcd-Eden.
Für "Frodo"-User befindet sich das ganze in diesem Repo im Branch Frodo-imonlcd (wird noch mit Folge-commits für z.B. 12.1 aufgestockt), bzw. im Branch Frodo-12.0-imonlcd (entspricht dem 12.0 Release).
Für 13.0+ wird es (zumindest von mir) keinen gepatchten Code mehr geben!

Für alle, die sich für die Funktionalität das Kompilieren von XBMC ersparen wollen, sei dieses Addon ans Herz gelegt Derzeit leider noch nicht in einem Addon-Repo verfügbar, eine Anleitung zur Installation und Verwendung findet sich aber im Addon-Wiki. Da in diesem Thread speziell auf die Futaba/Targa mdm166a VFDs verwiesen wird, wäre speziell dazu Feedback spitze (generische Displays sowie Icons auf imonlcd's funktionieren bei vielen Usern bereits problemlos)!

Wichtig: Die Vorarbeit des LCDproc neu bauen aufgrund fehlender libhid ist nach wie vor notwendig! freaksworth: Mit Deinem Einverständnis würd' ich den Part gerne bei Gelegenheit ins Englische übersetzen und ins Addon-Wiki übertragen.

Viele Grüße,
nst

freaksworth

Hi herrnst,
ja, klar, kein Problem.
Mir fällt auch jetzt erst wieder Dein addon samt thread ein.
Wenn ich das Display wieder dran habe, werde ich es natürlich auch testen.

Gruß
f

herrnst

Zitat von freaksworth

Wenn ich das Display wieder dran habe, werde ich es natürlich auch testen.

Danke, wär echt Spitze, zu dem Stück (blind implementierten) Code in dem Addon Feedback zu kriegen

EDIT: Hab' Deine Anleitung mal ins Addon Wiki übertragen
Grüße,
nst

herrnst

Nachtrag: Das Addon ist (leider) kurzfristig nach https://github.com/herrnst/script.xbmc.lcdproc umgezogen, bitte beachten!

narf!

Challo!
Nachdems beim ersten Mal so schön geklappt hat, hab ich meinem zweiten Client auch son Display gegönnt. Leider klappts mit der Installation nicht so gut: läuft zwar alles relativ gut durch, aber am Ende läufts net:

Code

xbmc@kino:~$ sudo lcdproc
sock_connect: connect failed
Error connecting to LCD server localhost on port 13666.
Check to see that the server is running and operating normally.

Ubuntu 13.04

freaksworth

Hi,
läuft denn der server? Ist der richtige port konfiguriert?

Gruß
f

narf!

ich glaub nicht

Code

xbmc@kino:~$ sudo /etc/init.d/LCDd start
Starting LCDd: LCDd.
xbmc@kino:~$ tail /var/[definition='1','0']log[/definition]/syslog
Jun  2 15:00:56 kino LCDd: Could not open driver module /usr/lib/lcdproc/mdm166a.so: libhid.so.0: cannot open shared object file: No such file or directory
Jun  2 15:00:56 kino LCDd: Driver [mdm166a] binding failed
Jun  2 15:00:56 kino LCDd: Could not load driver mdm166a
Jun  2 15:00:56 kino LCDd: There is no output driver
Jun  2 15:00:56 kino LCDd: Critical error while initializing, abort.
xbmc@kino:~$

/etc/LCDd.conf (Ausschnitt)

Code

DriverPath=/usr/lib/lcdproc/
Driver=mdm166a
Port=13666
User=nobody

freaksworth

Zitat

Could not open driver module /usr/lib/lcdproc/mdm166a.so: libhid.so.0: cannot open shared object file: No such file or directory

Klingt nach Punkt 1 in der Anleitung.

narf!

ist aber alles bereits installiert:

Code

Fetched 375 kB in 9s (41.1 kB/s)
Reading package lists... Done
xbmc@kino:~$ sudo apt-get install git-core build-essential lcdproc
Reading package lists... Done
Building dependency tree
Reading state information... Done
build-essential is already the newest version.
git-core is already the newest version.
lcdproc is already the newest version.
0 upgraded, 0 newly installed, 0 to remove and 3 not upgraded.

hab alles exakt gleich gemacht wie bei meinem ersten client, inkl.

Code

sudo apt-get install libusb-dev
sudo apt-get build-dep lcdproc

EDIT2: sollten mir diese warnings was sagen? bei: "./configure --disable-werror"

Code

configure: WARNING: SWIG version >= 1.3 is required.  You have 2.0.8.  You should l                                            	ook at http://www.swig.org
./configure: line 22459: echo "Error: SWIG version >= 1.3 is required.  You have 2.                                            	0.8.  You should look at http://www.swig.org" ; false: No such file or directory
checking for doxygen... no
configure: WARNING: doxygen not found. not using doxygen.
configure: WARNING: No appropriate db2man stylesheet found; man pages will not be r                                            	ebuilt.

narf!

also kein Display unter Ubuntu 13.04

freaksworth

... ehrlich gesagt hab ich mich seit dem How-to nicht mehr damit beschäftigt.
Trotzdem fehlt doch oben die libhid, die laut Anleitung per Hand kompiliert werden soll, oder?

narf!

ja aber ich hab die genau nach der obigen anleitung installiert. mit eben diesen 3 warnings von meinem post weiter oben.

noxx2

Moin,

ich bin auf der Suche nach einem USB Display für meine Cubox. Das Ding scheint genaus
das zu sein, was ich Suche. Auch wenn es leider kein passendes Gehäuse gibt.

Frage, bekommt man das Ding unter OpenELEC zum laufen? Ist ja nicht gerade einfach, bei
OE was nachzuinstallieren.

noxx2 · log-2014-11-27-19.56.09.zip

Hoffe einer mag mir mal helfen...

Habe das Display an meiner Cubox angeklemmt, OpenELEC Kodi Beta 5 ist am laufen.
Aber bekomme keine Anzeige aufs Display, nur POWER ON.

Habe das Addon LCDproc
http://kodi.wiki/view/Add-on:XBMC_LCDproc
installiert.

Treiber scheinen laut Log geladen zu werden, aber dennoch nichts.
Hänge mal die LOGs und die LCDd.conf an.

Danke

EDIT:

Läuft

In den Settings für OE muss das Display nir aktiviert werden und der Treiber auf mdm166a gestellt werden

noxx2

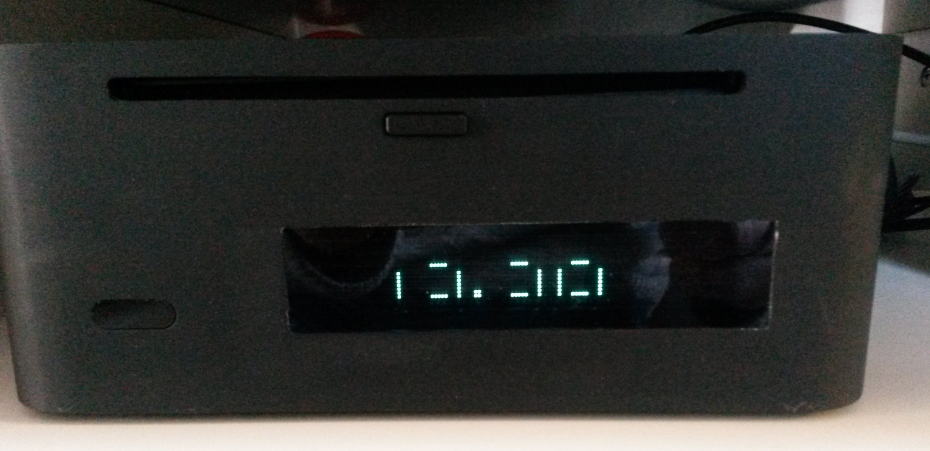

Moin, Display läuft gut, aber ich kann mir folgendes am Display nicht
anzeigen lassen:

Code

<screensaver>
      <line>$INFO[LCD.TimeWide21]</line>
      <line>$INFO[LCD.TimeWide22]</line>
   </screensaver>

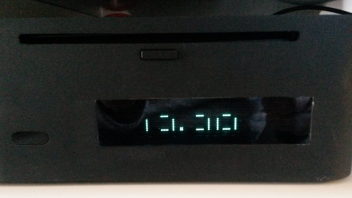

Das Display zeigt dann nur ein paar Striche, auch LCD.Time21/LCD.Time22
zeigen das gleiche (siehe Screenshot).

Einer eine Idee woran das liegen könnte?

Gruß

qbjack

Hi noxx2,

habe das selbe Problem. LCD.Time21 / LCD.Time22 bzw. LCD.TimeWide2x sieht genauso kaputt bei mir aus. Keine Ahnung ob man hier was machen kann...

Oder hast du eine Lösung gefunden?

Gruß
QBJack
