Alle Geräte mit Harmony und normalen Fernbedienungen schaltbar machen

horschte

hier die umsetzung einer idee von @SLiX ...sry für den ideen-diebstahl

wie der ambitionierte openhab user und Harmony besitzer weiss, kann man aktionswechsel einer harmony in openhab zwar wunderschön auswerten, nicht jedoch einen tastendruck.
ein umweg (den ich bisher auch genutzt hab) war mittels kodi [definition=10,0][definition='3','0']keymap[/definition][/definition] ein script ausführen zu lassen, welches ein openhab gerät mittels curl anspricht.
das funktioniert zwar sehr gut, belegt aber auf der [definition=10,0][definition='3','0']keymap[/definition][/definition] tasten und setzt vorraus, dass man zum schalten mit der harmony auch kodi an haben muss.

hier jetzt die umsetzung um mittels harmony auch autark alle geräte schaltbar zu machen. das ganze funktioniert natürlich auch mit normalen fernbedienungen.

einkaufsliste:
- wemos d1 mini (< 2€...bspw https://de.aliexpress.com/item/328313537…rchweb201603_53 )
- tsop4838 diode (30cent ...bspw https://de.aliexpress.com/item/400018427…rchweb201603_53 )
- altes usb netzteil

bitte beachtet, dass bei den o.g. links versandkosten anfallen. es gibt bspw beim wemos aber auch 5er packs ohne bzw mit geringeren versandkosten. zumindest beim wemos gibts immer anwendungsmöglichkeiten, kann man nicht genug im haus haben

arbeitsschritte:
- auf den wemos tasmota raufbügeln https://github.com/arendst/Tasmota/releases/tag/v8.1.0
- mqtt-server und mqtt-topic in tasmota konfigurieren
- data pin festlegen ("configuration" -> "configure module" ...bei "D4 GPIO2" wählt ihr den eintrag "IRrecv (51)"

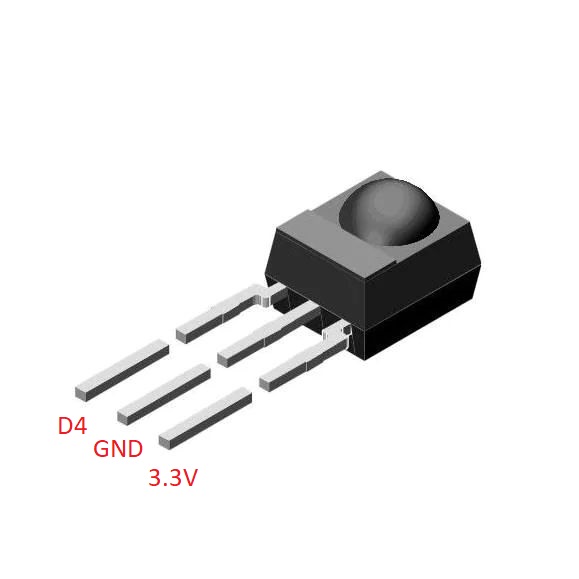

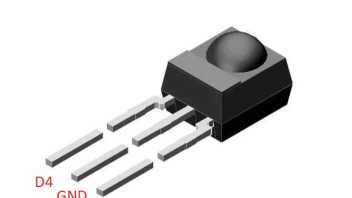

- tsop4838 an den wemos anklemmen (belegung siehe anhang)

in die openhab things (IN EURE MQTT BRIDGE) folgendes eintragen (topic name, topic, unique name etc muss natürlich auf eure wemos config angepasst werden

Code

Thing topic IR_Receiver "IR Receiver"  @ "Wohnzimmer" {
    Channels:
        Type string : IR_Receiver                    "IR Receiver"     [stateTopic="tele/infrarot/RESULT", transformationPattern="JSONPATH:$.IrReceived.Data"]
    }

in die openhab items kommt (auch da wieder auf euer system anpassen)
String IR_Receiver "[%s]" {channel="mqtt:topic:embedded-mqtt-broker:IR_Receiver:IR_Receiver"}
jetzt die harmony software am rechner öffnen, ein neues dummy gerät "erstellen" (am besten von einer marke die ihr nicht besitzt), eure aktionen editieren und dieses gerät mit hinein nehmen, tastennamen des gerätes einzeln und in den aktionen ändern (bspw licht, ventilator etc), harmony synchronisieren.
openhab [definition='1','0']log[/definition] aufmachen, euer dummy gerät auf der harmony auswählen, eine eurer tasten drücken und den angezeigten wert im [definition='1','0']log[/definition] (bspw 0xE0E048B7) notieren.
abschliessend fehlt nur noch eine rule um das was ihr wollt auszuführen (eure daten und geräte anpassen)

Code

rule "Telfon Dummy Schalter"
when
    Item IR_Receiver received update
then
    switch IR_Receiver.state {
        case "0xE0E0E01F": {
            if (Lampe1.state == OFF) {
                Lampe1.sendCommand(ON)
            }
            else {
                Lampe1.sendCommand(OFF)
            }
        }
        case "0xE0E0D02F": {
            Gerät.sendCommand(ON)
        }
   }
end

Alles anzeigen

bei case 0xE0E0E01F hab ich für rule-einsteiger gleich ein beispiel eingefügt, wie man mit einer taste auf der fernbedienung ein und ausschalten kann.
bei case 0xE0E0D02F dagegen schaltet die taste dagegen nur einen status (ON)

ich hab das mal mit ner normalen samsung fernbedienung gemacht, die zeit was bei harmony anzulernen hatte ich nicht.

Externer Inhalt www.youtube.com

Inhalte von externen Seiten werden ohne Ihre Zustimmung nicht automatisch geladen und angezeigt.

fragen, anregungen vorschläge?

bennySB

Wäre es damit nicht auch theoretisch möglich Geräte per IP Kommandos zu steuern?

Harmony sendet nen IR-Befehl und openHAB übersetzt es dann in ein IP-Kommando um bspw. Kodi hier drüber zu steuern oder andere Geräte.

Aktuell habe ich ja noch meine NEEO, aber bei dieser ist das Ende ja definitiv vorprogrammiert. Jedoch steuere ich bspw. meine S905 Box bzw. coreELEC darauf nur per IP Kommandos und unseren Kabel Receiver ebenso, da man sonst nur über Umwege auf bspw. die Aufnahmen kommt.

SLiX

@bennySB Klar, das würde gehen. Theoretisch brauchst du dafür auch kein OH oder MQTT, beides macht die Sache aber komfortabler.

@horschte Kein Ding, vielen Dank für die Umsetzung, an Tasmota hatte ich nämlich nicht gedacht

horschte

Zitat von bennySB

Harmony sendet nen IR-Befehl und openHAB übersetzt es dann in ein IP-Kommando um bspw. Kodi hier drüber zu steuern oder andere Geräte.

ja geht natürlich, du musst jedem ir code per rule einen befehl geben.
in dem fall würde ich das kodi binding nutzen. da sind ja quasi alle befehle drin.
also nach schema "neeo ir befehl" ----> "auswertung durch openhab" ----> "befehl ans kodi binding"

bennySB

Hat noch Zeit.

Die NEEO wird dann eh ausm Haushalt fliegen.
Sobald die Server abgeschaltet werden kann man die nur noch im IST Zustand nutzen, aber keine Änderungen mehr vollziehen.

horschte

Zitat von bennySB

Sobald die Server abgeschaltet werden kann man die nur noch im IST Zustand nutzen, aber keine Änderungen mehr vollziehen.

das ist echt heftig
mittels openhab kannst du die befehle ja trotzdem beeinflussen.

horschte

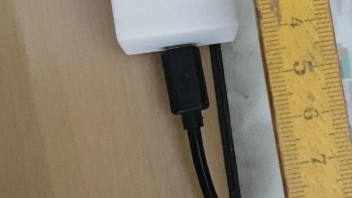

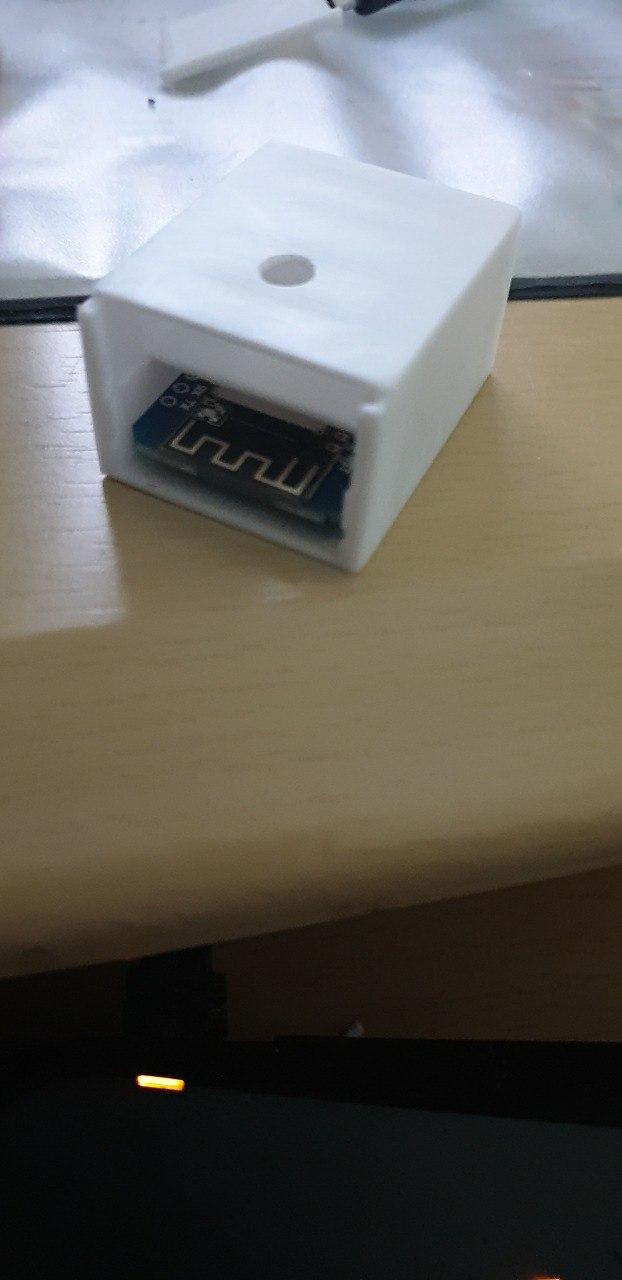

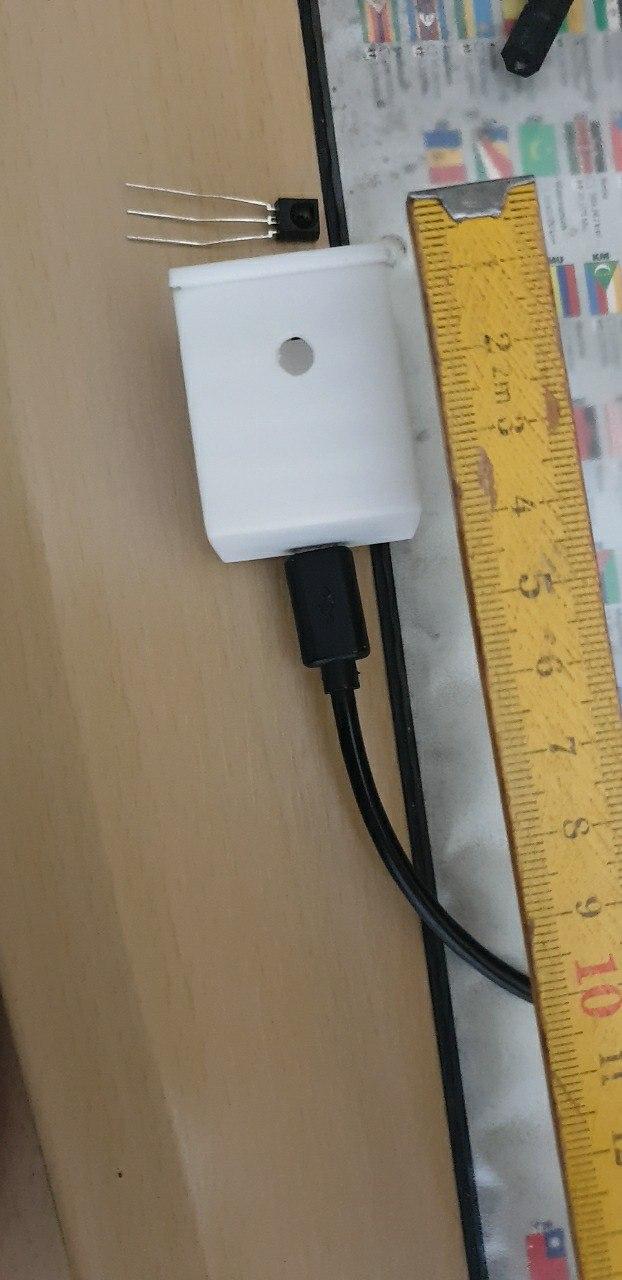

hab mal ein gehäuse dafür gedruckt...

wer dran interessiert ist kann sich die 3d daten aus dem anhang runterladen (passend für wemos d1 mini).
btw....das loch für den ir sensor muss selbst gebohrt werden. so bleibt das gehäuse universeller einsetzbar (ich möchte das gehäuse nämlich auch für einen radarsensor nutzen)

damien83

Hi,

erstmal danke für die super Anleitung. War sogar für mich als blutiger Openhab Anfänger zu verstehen.
Jetzt zu meinem Problem:
Ich würde gerne über meine Harmony die Lautstärke von meinem Echo Studio steuern. Dazu hab ich mir das Binding Echo Control installiert, somit ist es mir möglich die Lautstärke über Openhab zu steuern. Soweit so gut...
Ich hänge aktuell nur noch an der Rule, die vom Mqtt Server den Infrarot Befehl entgegen nimmt und ihn in das Echo Kommando umwandelt.
Hier mal das was ich habe...
Wäre cool wenn mir jemand auf die Sprünge helfen könnte.

Code

Bridge amazonechocontrol:account:account1 "Amazon Account" @ "Accounts"
{
    Thing echo                 echo1          "Studio" @ "Wohnzimmer" [serialNumber="XXXXXXXXXXXXX"]
   }



Bridge mqtt:broker:mqttbrokertest [ host="192.168.1.5", secure=false, username="", password="" ]{
    Thing topic IR_Receiver "IR_Receiver" @ "Wohnzimmer" {
    Channels:
       Type string : IR_Receiver                    "IR Receiver"     [stateTopic="tele/IR_Receiver/RESULT", transformationPattern="JSONPATH:$.IrReceived.Hash"]
    }
}

Alles anzeigen

Code

rule "Telfon Dummy Schalter"
when
    Item IR_Receiver received update
then
    switch IR_Receiver.state {
        case "0x66BF40E8"{
Dimmer receivedCommand{ Echo_Wohnzimmer_Volume.sendCommand(Echo_Wohnzimmer_Volume.state as DecimalType +3)}
		}

    }
end

Alles anzeigen

[errorbox]

Code

Group   Home         "Home"           <house>                 ["Building"]
Group   Wohnzimmer   "Wohnzimmer"     <sofa>         (Home)   ["Wohnzimmer"]
Dimmer Echo_Wohnzimmer_Volume                   "Echo Studio"                        (Wohnzimmer) {channel="amazonechocontrol:echo:account1:echo1:volume"}
String Echo_Wohnzimmer_TTS                   "Text to Speech"                        (Wohnzimmer) {channel="amazonechocontrol:echo:account1:echo1:textToSpeech"}
String IR_Receiver "[%s]"  {channel="mqtt:topic:mqttbrokertest:IR_Receiver:IR_Receiver"}

[/errorbox]

horschte

zeile 7 in deiner rule ist falsch. "dimmer received command" muss immer "itemname received command" heissen....das mal als grundsätzliches.
in dem falle natürlich auch "sendCommand"...du willst ja etwas senden. als itembefehl gehen "sendCommand" sowie postUpdate". ersteres sendet etwas und das zweite aktualisiert nur einen itemstatus.
weiterhin sind so ziemlich alle klammern falsch in der zeile....aber das ist alles learning by doing
deine rule könnte bspw so aussehen:

Code

rule "lautstärke"
when
    Item IR_Receiver received update
then
  val lautstaerke = Echo_Wohnzimmer_Volume.state as Number
    switch IR_Receiver.state {
      case "0x66BF40E8"{
        Echo_Wohnzimmer_Volume.sendCommand(lautstaerke + 3)
      }
      case "0x66BXXXXXX"{
        Echo_Wohnzimmer_Volume.sendCommand(lautstaerke - 3)
      }
    }
end

Alles anzeigen

damit hast du auch "leiser" gleich in der rule drin. den ir code in zeile 10 musst du dann natürlich noch anpassen.
u.a. bei rechenaufgaben in rules am besten immer "val" nutzen. das verkleinert gerade bei komplexen rules alles nochmal deutlich.

damien83

Vielen Dank für deine schnelle Hilfe. Ich werde es nach der Arbeit mal versuchen mit deinem Code.
Hab ja gesagt ich bin ein blutiger Anfänger
Hab mein bestes gegeben

Danke und Gruß

damien83

Hi nochmal,

leider funktioniert das ganze auch mit der neuen Regel noch nicht so recht @horschte.

In der PaperUI unter Control wird mir der IR Code angezeigt und wenn ich das ganze über "Text to Speech" laufen lasse funktioniert alles einwandfrei. Damit meine ich, dass ich meinen Echo "Hallo Welt" sagen lassen kann wenn ich meinen IR Code sende.

Also vermute ich an der Rule irgendetwas noch nicht passt.

Ich hänge mal noch den event.[definition='1','0']log[/definition] an, vielleicht hilft das ja weiter.
Wäre echt super wenn mir noch jemand helfen könnte.

Kann das einfach nicht abhaben wenn etwas nicht funktioniert. Ich glaube ihr wisst was ich meine

event.[definition='1','0']log[/definition]

Code

2020-10-21 19:38:56.836 [vent.ItemStateChangedEvent] - Echo_Wohnzimmer_Volume changed from 76 to 17
2020-10-21 19:55:08.758 [vent.ItemStateChangedEvent] - IR_Receiver changed from 0x66BF40E8 to 0xF4BA2988
2020-10-21 19:55:09.323 [vent.ItemStateChangedEvent] - IR_Receiver changed from 0xF4BA2988 to 0x713AF2FA
2020-10-21 20:08:27.868 [vent.ItemStateChangedEvent] - IR_Receiver changed from 0x713AF2FA to 0x66BF40E8
2020-10-21 20:09:03.510 [vent.ItemStateChangedEvent] - IR_Receiver changed from 0x66BF40E8 to 0xA51FEC3E
2020-10-21 20:09:07.486 [vent.ItemStateChangedEvent] - IR_Receiver changed from 0xA51FEC3E to 0x66BF40E8
2020-10-21 20:09:08.105 [vent.ItemStateChangedEvent] - IR_Receiver changed from 0x66BF40E8 to 0xA51FEC3E
2020-10-21 20:09:08.625 [vent.ItemStateChangedEvent] - IR_Receiver changed from 0xA51FEC3E to 0x66BF40E8
2020-10-21 20:09:09.245 [vent.ItemStateChangedEvent] - IR_Receiver changed from 0x66BF40E8 to 0xA51FEC3E
2020-10-21 20:09:10.639 [vent.ItemStateChangedEvent] - IR_Receiver changed from 0xA51FEC3E to 0x66BF40E8
2020-10-21 20:09:11.569 [vent.ItemStateChangedEvent] - IR_Receiver changed from 0x66BF40E8 to 0xE51B354E
2020-10-21 20:09:12.137 [vent.ItemStateChangedEvent] - IR_Receiver changed from 0xE51B354E to 0xC863D6C8
2020-10-21 20:09:12.653 [vent.ItemStateChangedEvent] - IR_Receiver changed from 0xC863D6C8 to 0x66BF40E8

Alles anzeigen

texttospeech

Code

2020-10-21 04:38:15.111 [vent.ItemStateChangedEvent] - IR_Receiver changed from 0xF5EAEE7F to 0x66BF40E8
2020-10-21 04:38:15.114 [ome.event.ItemCommandEvent] - Item 'Echo_Wohnzimmer_TTS' received command Hello World
2020-10-21 04:38:15.122 [nt.ItemStatePredictedEvent] - Echo_Wohnzimmer_TTS predicted to become Hello World
2020-10-21 04:38:15.131 [vent.ItemStateChangedEvent] - Echo_Wohnzimmer_TTS changed from  to Hello World
2020-10-21 04:38:16.751 [vent.ItemStateChangedEvent] - Echo_Wohnzimmer_TTS changed from Hello World to
2020-10-21 04:38:19.607 [vent.ItemStateChangedEvent] - IR_Receiver changed from 0x66BF40E8 to 0x0A9F8087
2020-10-21 04:38:21.472 [vent.ItemStateChangedEvent] - IR_Receiver changed from 0x0A9F8087 to 0x66BF40E8
2020-10-21 04:38:21.475 [ome.event.ItemCommandEvent] - Item 'Echo_Wohnzimmer_TTS' received command Hello World
2020-10-21 04:38:21.482 [nt.ItemStatePredictedEvent] - Echo_Wohnzimmer_TTS predicted to become Hello World
2020-10-21 04:38:21.493 [vent.ItemStateChangedEvent] - Echo_Wohnzimmer_TTS changed from  to Hello World
2020-10-21 04:38:23.085 [vent.ItemStateChangedEvent] - Echo_Wohnzimmer_TTS changed from Hello World to
2020-10-21 04:38:24.273 [vent.ItemStateChangedEvent] - IR_Receiver changed from 0x66BF40E8 to 0xFDAC0152
2020-10-21 04:38:27.682 [vent.ItemStateChangedEvent] - IR_Receiver changed from 0xFDAC0152 to 0x66BF40E8
2020-10-21 04:38:27.716 [ome.event.ItemCommandEvent] - Item 'Echo_Wohnzimmer_TTS' received command Hello World
2020-10-21 04:38:27.724 [nt.ItemStatePredictedEvent] - Echo_Wohnzimmer_TTS predicted to become Hello World
2020-10-21 04:38:27.731 [vent.ItemStateChangedEvent] - Echo_Wohnzimmer_TTS changed from  to Hello World
2020-10-21 04:38:29.334 [vent.ItemStateChangedEvent] - Echo_Wohnzimmer_TTS changed from Hello World to
2020-10-21 04:38:36.447 [ome.event.ItemCommandEvent] - Item 'Echo_Wohnzimmer_TTS' received command Hello World
2020-10-21 04:38:36.454 [nt.ItemStatePredictedEvent] - Echo_Wohnzimmer_TTS predicted to become Hello World
2020-10-21 04:38:36.461 [vent.ItemStateChangedEvent] - Echo_Wohnzimmer_TTS changed from  to Hello World
2020-10-21 04:38:37.942 [vent.ItemStateChangedEvent] - Echo_Wohnzimmer_TTS changed from Hello World to
2020-10-21 04:38:40.004 [vent.ItemStateChangedEvent] - IR_Receiver changed from 0x66BF40E8 to 0x83B19366
2020-10-21 04:38:41.505 [vent.ItemStateChangedEvent] - IR_Receiver changed from 0x83B19366 to 0x0974F362
2020-10-21 04:38:43.977 [vent.ItemStateChangedEvent] - IR_Receiver changed from 0x0974F362 to 0x66BF40E8
2020-10-21 04:38:43.980 [ome.event.ItemCommandEvent] - Item 'Echo_Wohnzimmer_TTS' received command Hello World
2020-10-21 04:38:43.986 [nt.ItemStatePredictedEvent] - Echo_Wohnzimmer_TTS predicted to become Hello World
2020-10-21 04:38:43.993 [vent.ItemStateChangedEvent] - Echo_Wohnzimmer_TTS changed from  to Hello World
2020-10-21 04:38:45.580 [vent.ItemStateChangedEvent] - Echo_Wohnzimmer_TTS changed from Hello World to

Alles anzeigen

horschte

Die rule ist definitiv richtig. Das liegt eher an deiner Art der Steuerung. Heute bin ich nur noch am Telefon und da lässt sich das ganze nicht gut überblicken. Du kannst aber nochmal genau schreiben wie du was steuerst. So richtig verstehe ich das noch nicht.

damien83

Erstmal nochmals danke das du überhaupt bereit bist mir zu helfen. Du hast mich glaube ich falsch verstanden. Ich hab damit nicht gemeint das die Rule von dir falsch ist. Ich denke eher das einfach irgendetwas nicht zusammen passt.

Ich versuch nochmal genau zu erklären was ich vor habe und wie ich bis jetzt vorgegangen bin.

Über das Echo Control binding steuere ich im Moment die Lautstärke von meinem Echo Studio. Das klappt auch über die PaperUi über das Item Dimmer Echo_Wohnzimmer_Volume ohne Probleme. Das heißt ich kann in der PaperUi über einen Slider die Lautstärke des Echos ändern.
Soweit so gut.... Jetzt kommt das Problem... Ich wollte die in deinem Tutorial erklärte Methode mit dem Wemos nutzen um mit meiner Harmony diesen Slider anzusprechen und die Lautstärke zu ändern.

Vllt hat dich ja mein Versuch mit einer anderen Rule verwiert. Die war einfach nur zum Test ob die Verbindung zwischen dem IR_Receiver und dem Echo binding überhaupt funktioniert.
Da wurde einfach die IR Code ausgelesen und wenn er korrekt war sollte mein Echo "Hello World" sagen. Und das hat auch geklappt.

Hoffe das ist so einigermaßen verständlich

horschte

also auch nachdem ich mir das angeschaut habe finde ich da keinen fehler. für mich siehts eher aus als ob die rule gar nicht triggert. ändere die rule mal wie folgt ab:

Code

rule "lautstärke"
when
    Item IR_Receiver received update
then
  val lautstaerke = Echo_Wohnzimmer_Volume.state as Number
    switch IR_Receiver.state {
      case "0x66BF40E8"{
        Echo_Wohnzimmer_Volume.sendCommand(lautstaerke + 3)
        logInfo("Test" ,"Lauter")
      }
      case "0x66BXXXXXX"{
        Echo_Wohnzimmer_Volume.sendCommand(lautstaerke - 3)
        logInfo("Test" ,"Leiser")
      }
    }
   logInfo("Test" ,"Lautstärke aktuell: " + lautstaerke)
end

Alles anzeigen

beim speichern der rule sofort ins [definition='1','0']log[/definition] schauen ob da ne fehlermeldung kommt. wenn ja hier posten. ansonsten die rule nochmals testen und logs posten.

edit:

Zitat von damien83

Ich hänge mal noch den event.[definition='1','0']log[/definition] an, vielleicht hilft das ja weiter.

wenn du nicht openhabian und fronttail nutzt, dann bitte auch openhab.[definition='1','0']log[/definition] anhängen. da werden die fehler geloggt, nicht in event.[definition='1','0']log[/definition]
openhabian ist übrigens immer die bessere wahl. da ist allles schon dabei was man braucht bzw vorbereitet für eine einfache installation.

damien83

Danke... Werde ich machen sobald ich zuhause bin und dann berichten.
Bei mir läuft openhab über mein Synology Nas. Weiß nich wie ich da frontal drauf bekomme.
Ist das ok, wenn ich einfach die [definition='1','0']log[/definition] Datei Poste?

damien83

Hab die Rule wie oben beschrieben geändert.

horschte

zeig mal zeile 7 oder deine gesamten betreffenden bereich

Code

Configuration model 'home.rules' has errors, therefore ignoring it: [7,24]: no viable alternative at input '{'[11,7]: mismatched input 'case' expecting 'end'

damien83

Das ist meine home.rules

Code

rule "lautstärke"
when
    Item IR_Receiver received update
then
  val lautstaerke = Echo_Wohnzimmer_Volume.state as Number
    switch IR_Receiver.state {
      case "0x66BF40E8"{
        Echo_Wohnzimmer_Volume.sendCommand(lautstaerke + 3)
        logInfo("Test" ,"Lauter")
      }
      case "0x66BXXXXXX"{
        Echo_Wohnzimmer_Volume.sendCommand(lautstaerke - 3)
        logInfo("Test" ,"Leiser")
      }
    }
   logInfo("Test" ,"Lautstärke aktuell: " + lautstaerke)
end

Alles anzeigen

horschte

schande über mein haupt...da fehlen die doppelpunkte. habs gestern nur mit nem normalen editor geschrieben
so ist es richtig (ir code bei "leise" anpassen) :

Code

rule "lautstärke"
when
    Item IR_Receiver received update
then
  val lautstaerke = Echo_Wohnzimmer_Volume.state as Number
    switch IR_Receiver.state {
      case "0x66BF40E8": {
        Echo_Wohnzimmer_Volume.sendCommand(lautstaerke + 3)
      }
      case "0x66BXXXXXX": {
        Echo_Wohnzimmer_Volume.sendCommand(lautstaerke - 3)
      }
    }
end

Alles anzeigen

edit: hab mal die openhab.[definition='1','0']log[/definition] in deinem beitrag gelöscht. da waren mir zuviele ids drin von amazon ^^....sicherheit geht alle an

damien83

Super so passt es...
Vielen Dank dir nochmal. Es dauert ca. eine Sekunde bis der echo Studio reagiert. Ist das normal oder kann man da an der Geschwindigkeit noch was machen?

Jetzt mitmachen!
